国产精品久久久久白丝呻吟丨一级毛片黄片丨国产一区在线视频丨久久成人国产精品丨超薄肉色丝袜一二三四丨97无码精品综合丨av在线无码专区一区丨国产hxc132乱人免费视频丨果冻传媒mv国产董小宛主演是谁丨亚洲综合色视频在线观看丨国产毛片a级丨久久精品视频99丨国产成人亚洲精品无码电影丨日本一区二区三区四区在线观看丨日本人乱人乱亲乱色视频观看丨亚洲a成人丨亚洲最大日夜无码中文字幕丨亚洲国产精品久久艾草纯爱丨欧美无极品丨国产91网



    電鍍廠資訊：

    7.1.1.1鋁及鋁合金化學(xué)氧化原理



    鋁及鋁合金的化學(xué)氧化是在含有氧化劑的弱酸性或弱堿性溶液中進(jìn)行，在弱堿性溶液中A13+與溶液中的OH-形成可溶性的Al00H，而后轉(zhuǎn)化為難溶的r一Al203·H20附著在鋁及鋁合金的表面;在含有磷酸、鉻酸和氟化物的弱酸性溶液中，Al與H3P04、Cr2072-反應(yīng)生成Al203及AlP04、CrP04薄膜。

    由化學(xué)反應(yīng)生成的膜厚達(dá)一定值(0.5～4μm)時(shí)，由于膜無(wú)松孔，阻礙了溶液與基體金屬的接觸，使膜生長(zhǎng)停止，為了保持一定的孔隙，使膜繼續(xù)增厚，需向溶液中加入弱酸或弱堿，所以酸和堿是化學(xué)氧化成膜的主要成分;再者，為了抑制酸和堿對(duì)膜的過(guò)度溶解腐蝕，還向溶液中加入氧化劑鉻酐或鉻酸鹽，使膜的生長(zhǎng)和溶解保持一定的平衡，以達(dá)到較厚的膜層(堿性液中厚度可達(dá)到2～39m;酸性溶液中厚度可達(dá)到3～4μm)。



    7.1.1.2鋁及鋁合金化學(xué)氧化工藝



    鋁及鋁合金化學(xué)氧化工藝見(jiàn)表7-1。



    7.1.1.3鋁及鋁合金化學(xué)氧化后封閉處理



    化學(xué)氧化膜可在30～60g/L的重鉻酸鉀溶液中封閉處理，溫度90～95℃，時(shí)間5～10min;或鉻酐5g/L，溫度40～45℃，時(shí)間l0～15s，以提高其耐蝕性。作為涂裝底層時(shí)則不進(jìn)行封閉。合金元素含量不高的鋁合金，轉(zhuǎn)化處理后可以著色，而后用清漆或蠟封閉。7.1.2鋁及鋁合金的電化學(xué)氧化

    將鋁及鋁合金置于適當(dāng)?shù)碾娊庖褐凶鳛殛?yáng)極電解處理，稱為陽(yáng)極氧化。鋁及鋁合金陽(yáng)極氧化膜層厚度可達(dá)幾十至幾百微米，其耐蝕性、耐磨性及裝飾性等比原金屬或合金有明顯的提高。采用不同的電解液和工藝條件，可獲得不同性能的氧化膜層。

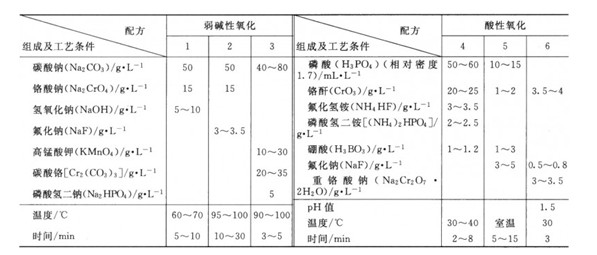

表7-1鋁及鋁合金的化學(xué)氧化工藝



    注：配方l適用于純鋁及鋁錳、鋁鎂等合金，但不適合含銅量高于4%的鋁合金，膜0.5～1μm;



    配方2適用于含銅的鋁合金，但不適合含鎂量高于5%的鋁合金;



    配方3適用于大多數(shù)鋁合金，也適用于硬鋁合金;



    配方4膜呈無(wú)色至帶黃綠的灰藍(lán)色，厚0.5～5μm，致密，硬度及耐蝕性高，需封閉處理，適于各種鋁及鋁合金;



    配方5膜薄，呈無(wú)色至彩虹色，適用于處理后需變形的零件，也適合鋁鑄件，不需封閉處理;



    配方6制取鉻酸鹽膜轉(zhuǎn)化工藝，適用于轉(zhuǎn)化膜后需涂裝處理的鋁薄板卷材。



    7.1.2.1鋁及鋁合金陽(yáng)極氧化膜形成機(jī)理



    鋁及鋁合金陽(yáng)極氧化的電解液一般為具有中等溶解能力的酸性溶液，如硫酸、草酸等。將鋁件作為陽(yáng)極，鉛板作為陰極，通以直流電，電極反應(yīng)為水的放電，生成初生態(tài)原子氧[O]。由于[O]具有很強(qiáng)的氧化能力，在強(qiáng)大的外電場(chǎng)力作用下，會(huì)從電解液/金屬界面上



    向內(nèi)擴(kuò)散，與鋁作用形成氧化物并放出大量的熱。反應(yīng)多余的氧則在陽(yáng)極以氣體狀態(tài)析出。



    由于在酸性溶液中氧化膜的生成和溶解是同時(shí)進(jìn)行的，只有當(dāng)膜的生成速度大于膜的溶解速度時(shí)，膜才不斷增厚。其形成過(guò)程可利用陽(yáng)極氧化測(cè)得的電壓一時(shí)間曲線進(jìn)行分析，如圖7-1所示。



    整個(gè)陽(yáng)極氧化的電壓一時(shí)間曲線大致可以分為三段。



    ①第一段：無(wú)孔層形成通電開(kāi)始的幾至十幾秒時(shí)間內(nèi)，電壓隨時(shí)間急劇上升至最大值，該值稱為臨界電壓(或形成電壓)。說(shuō)明在陽(yáng)極上形成了連續(xù)的、無(wú)孔的薄膜層(阻擋層)。此膜具有較高的電阻，因此隨著膜層的加厚，電阻加大，槽電壓急劇直線上升。無(wú)孔層的出現(xiàn)阻礙了膜層的繼續(xù)加厚，其厚度與形成電壓成正比，與氧化膜在電解液中的溶解速度成反比。在普通硫酸陽(yáng)極氧化時(shí)，采用13～18V槽電壓，則無(wú)孔層厚度約為0.Ol～0.Ol5μm。該段的特點(diǎn)是氧化膜的生成速度遠(yuǎn)大于溶解速度。臨界電壓受電解液溫度的影響很大，溫度高，電解液對(duì)膜層的溶解作用強(qiáng)，無(wú)孔層薄，臨界電壓較低。

    ②第二段：膜孔的出現(xiàn)陽(yáng)極電位達(dá)到最高值以后，開(kāi)始下降，其下降幅度為最大值的10%～l5%。這是由于電解液對(duì)膜層的溶解作用，使氧化膜最薄的局部產(chǎn)生孔穴，電阻下降，電壓也隨之下降。氧化膜有了孔隙之后，電化學(xué)反應(yīng)可繼續(xù)進(jìn)行，氧化膜繼續(xù)生長(zhǎng)。



    ③第三段：多孔層的增厚此段的特征是氧化時(shí)間大約20s后，電壓開(kāi)始趨于平穩(wěn)。此時(shí)，阻擋層生成速度與溶解速度達(dá)到平衡，其厚度保持不變，但氧化反應(yīng)并未停止，氧化膜的生成與溶解仍在每個(gè)孔穴的底部繼續(xù)進(jìn)行，使孔穴底部向金屬內(nèi)部移動(dòng)，隨著時(shí)間的延長(zhǎng)，孔穴加深形成孔隙和孔壁。由于孔隙內(nèi)電解液的存在，導(dǎo)電離子便可在此暢通無(wú)阻，因此在多孔層的建立過(guò)程中，電阻值的變化并不大，電壓也就無(wú)明顯的變化，反映在特性曲線上是平穩(wěn)段。多孔層的厚度取決于工藝條件，主要因素為溫度。在陽(yáng)極氧化過(guò)程中，由于各種因素的影響，使溶液溫度不斷提高，對(duì)膜層的腐蝕作用也隨之加大，不僅孔底，也使孔口處膜層及外表面膜層的腐蝕速度加大，因此多孔層厚度增長(zhǎng)變慢。當(dāng)孔口膜層的腐蝕速度與孔底處的成膜速度相等時(shí)，多孔層的厚度就不會(huì)再繼續(xù)增加，該平衡到來(lái)的時(shí)間越長(zhǎng)，則氧化膜越厚。



    在氧化膜的生長(zhǎng)過(guò)程中，電滲起著重要的作用，使電解液在膜孔內(nèi)不斷循環(huán)更新·。電滲 產(chǎn)生的原因可解釋為：在電解液中水化了的氧化膜表面帶負(fù)電荷，而在其周圍的溶液中緊貼著帶正電荷的離子(如由于氧化膜的溶解而存在大量的Al3+，因電位差的影響，帶電質(zhì)點(diǎn)相對(duì)于固體壁發(fā)生電滲作用，即貼近孔壁帶正電荷的液層向孔外部流動(dòng)，而外部新鮮的電解液沿孔的中心軸流入孔內(nèi)，促使孔內(nèi)的電解液不斷更新，從而使孔加深擴(kuò)大，如圖7—2所示。沉積不同。
