ABS膜汽車內(nèi)飾的技術(shù)數(shù)據(jù)及內(nèi)容

Abs膜表面裝飾薄膜的技術(shù)案例，一種汽車內(nèi)飾用隔音減震耐熱ABS樹(shù)脂組合物及其制備方法，所述樹(shù)脂組合物包含以下組分和含量：ABS樹(shù)脂100重量份，耐熱劑5～30重量份，隔音減震聚合物5～20重量份，空心玻璃微珠1～5重量份，光穩(wěn)定劑0.3～1.0重量份，助劑0.5～2.0重量份。

將上述原材料在高速混合機(jī)內(nèi)攪拌充分混合后，經(jīng)計(jì)量裝置送入雙螺桿擠出機(jī)中，在螺桿的輸送、剪切和混煉下，物料熔化、復(fù)合，再經(jīng)擠出、拉條、冷卻、切粒步驟，得到汽車內(nèi)飾用隔音減震耐熱ABS樹(shù)脂組合物。方法簡(jiǎn)單易行，制備的樹(shù)脂組合物不僅具有優(yōu)異的隔音減震效果，同時(shí)機(jī)械性能良好，非常適合應(yīng)用于汽車內(nèi)飾領(lǐng)域。

Abs裝飾薄膜，具有優(yōu)秀成型加工性，又富有高質(zhì)感性。

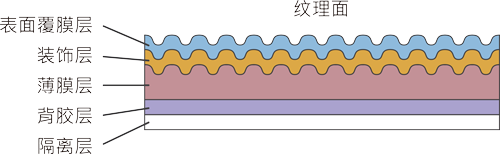

表面變換式紋理效果

■ 兼具設(shè)計(jì)創(chuàng)意和高成型性

? 根據(jù)細(xì)致的紋理表現(xiàn)新穎的設(shè)計(jì)

表面變換效果、３Ｄ感效果

? 優(yōu)秀的紋理保持性能

? 適合各種形狀的高成型性

■　成型加工（包覆式）方法

?　包覆式成型方式

（成型設(shè)備如TOM、NATS、TFH等）

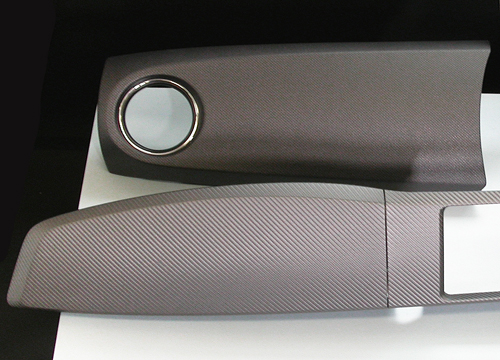

■　采用例

?　多家主機(jī)廠均有采用實(shí)例

Abs基本物性

實(shí)施例1～10設(shè)計(jì)一種汽車內(nèi)飾用隔音減震ABS樹(shù)脂組合物及其制備方法。

其制備方法包括以下步驟：

(1)按表1所示的組分和含量備料；

(2)將ABS樹(shù)脂，耐熱劑，隔音減震聚合物，空心玻璃微珠，光穩(wěn)定劑，其他助劑在高速混合機(jī)內(nèi)攪拌充分混合后，經(jīng)計(jì)量裝置送入雙螺桿擠出機(jī)中，在螺桿的輸送、剪切和混煉下，物料熔化、復(fù)合，再經(jīng)擠出、拉條、冷卻、切粒步驟，得到可用于汽車內(nèi)飾的低光澤樹(shù)脂組合物。

雙螺桿擠出機(jī)的螺桿長(zhǎng)徑比為40，并且?guī)в袦乜匮b置及抽真空裝置；所述的雙螺桿擠出機(jī)的擠出溫度為200～230℃之間，螺桿轉(zhuǎn)速為400轉(zhuǎn)/分鐘。

對(duì)比例1～4

對(duì)比例1～4ABS

(1)按表1

(2)將上述各原料在高速混合機(jī)內(nèi)攪拌充分混合后，經(jīng)計(jì)量裝置送入雙螺桿擠出機(jī)中，在螺桿的輸送、剪切和混煉下，物料熔化、復(fù)合，再經(jīng)擠出、拉條、冷卻、切粒步驟，得到可用于汽車內(nèi)飾的低光澤樹(shù)脂組合物。

40200～230℃之間，螺桿轉(zhuǎn)速為400轉(zhuǎn)/分鐘。

機(jī)械性能測(cè)試

對(duì)實(shí)施例1～10和對(duì)比例1～4所制得的汽車內(nèi)飾用隔音減震耐熱ABS樹(shù)脂進(jìn)行機(jī)械性能及阻尼減震性能測(cè)試，結(jié)果如表2所示：

IZOD缺口沖擊強(qiáng)度：按照ASTM D256標(biāo)準(zhǔn)進(jìn)行測(cè)試，樣條厚度為3.2mm；

熱變形溫度：按照ASTM D648標(biāo)準(zhǔn)進(jìn)行測(cè)試，測(cè)試條件為1.82MPa；

彎曲模量：按照ASTM D790標(biāo)準(zhǔn)進(jìn)行測(cè)試，測(cè)試速度為3mm/min；

熔融指數(shù)：按照ASTM D1238220℃*10Kg；
